פח איסכורית - איך מתקינים את זה נכון?
לפני שנסביר את הפעולות שצריך לבצע וניתן את הדגשים החשובים לעבודה,
חשוב לי לציין כי ניסיוני בענף מעטפת הבניין הוא כבר במשך 35 שנים, כך שראיתי בימיי עבודות שבוצעו ביד-אמן במיומנות ואיכות ע״י חברות מקצועיות ומנוסות השומרות על הכללים הן בביצוע והן בבטיחות, ומאידך ראיתי לצערי הרבה מבנים בכלל וגגות בפרט שנבנו שלא על פי ההנחיות והכללים.
במאמר זה אני אפרט את הדגשים העיקריים בבואך לבצע גג מפח איסכורית ומסמך זה לא מקל או פוטר את המבצע ללמוד ולהכיר היטב את תקן ישראל 1508 ואת תקני הבטיחות בעבודה בגובה כפי שכתוב במזמור לכה- דודי "סוף מעשה במחשבה תחילה".
קיום המבנה
נתייחס תחילה לקיים של המבנה אנחנו יודעים, שאורך החיים של המבנה, תלוי בעיקר ב:
- תכנון נכון.
- בחירת חומרים מתאימים.
- התקנה נכונה.
- תחזוקה טובה ויעילה.
שמירה של 4 הגורמים הנ״ל תעניק לבניין קיים ואורך חיים ארוך ביותר.
לצערי אני נוכח שוב ושוב בכשלים רבים ביישום של כל אחד מהגורמים הנ״ל.
במאמר זה אנסה לסכם את הדגשים לכל העניין.
אז מה זה פח איסכורית?
פח איסכורית הוא פח צורני עשוי מפלדה מגולוונת בכמה רמות הגנה ולרוב גם מצופה בצבע.
פח האיסכורית משמש למגוון רחב של שימושים כמו למשל: מחיצות, גידור, הגנה, סיכוך של גגות, חיפוי קירות ועוד…
פחי האיסכורית מסופקים ע״י חברות-סחר המייבאות את גלילי-הפלדה מחוץ לארץ, כשפעולות כמו כיפוף ו/או ערגול מבוצעות על פי רוב פה בישראל.

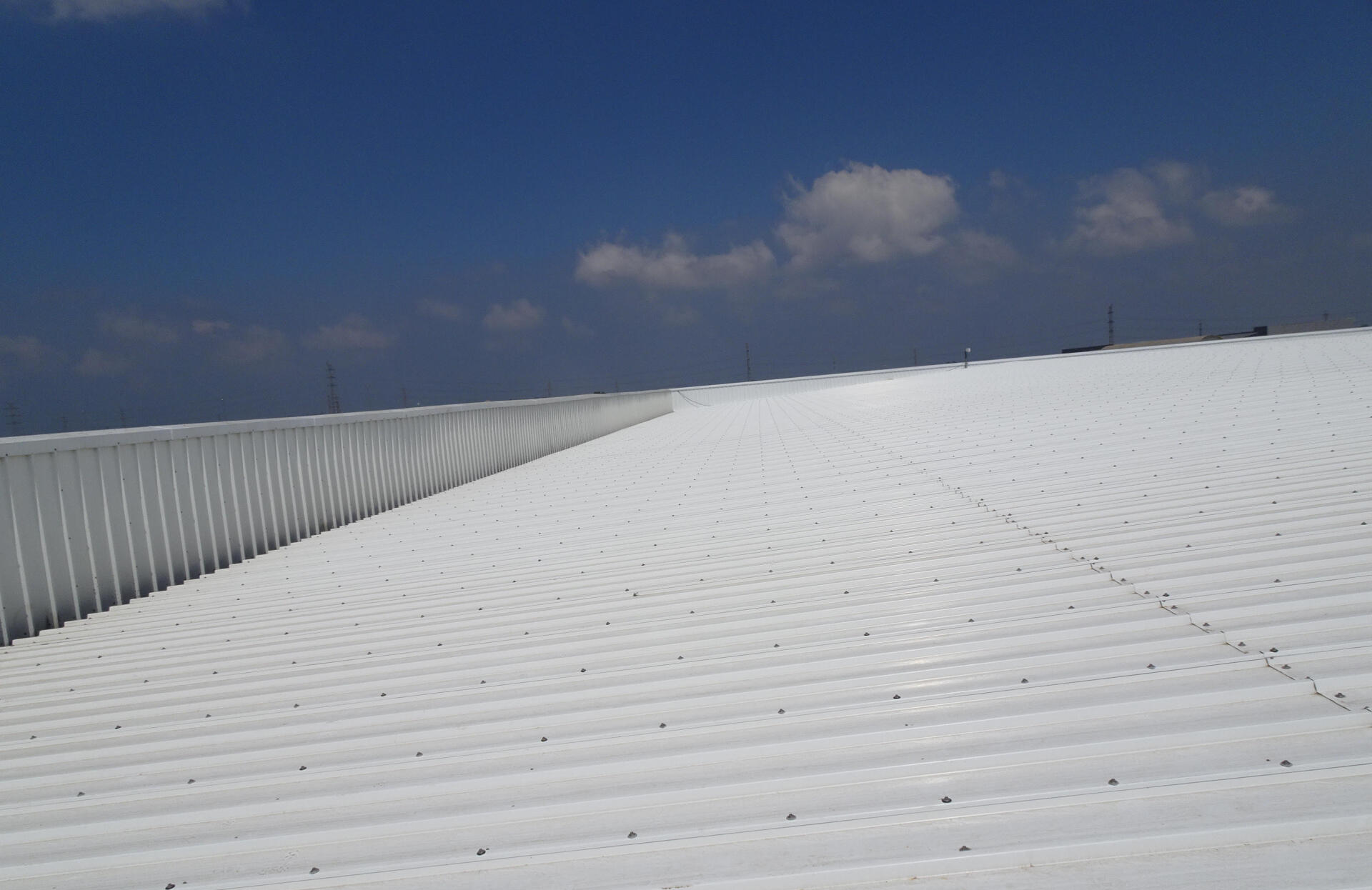

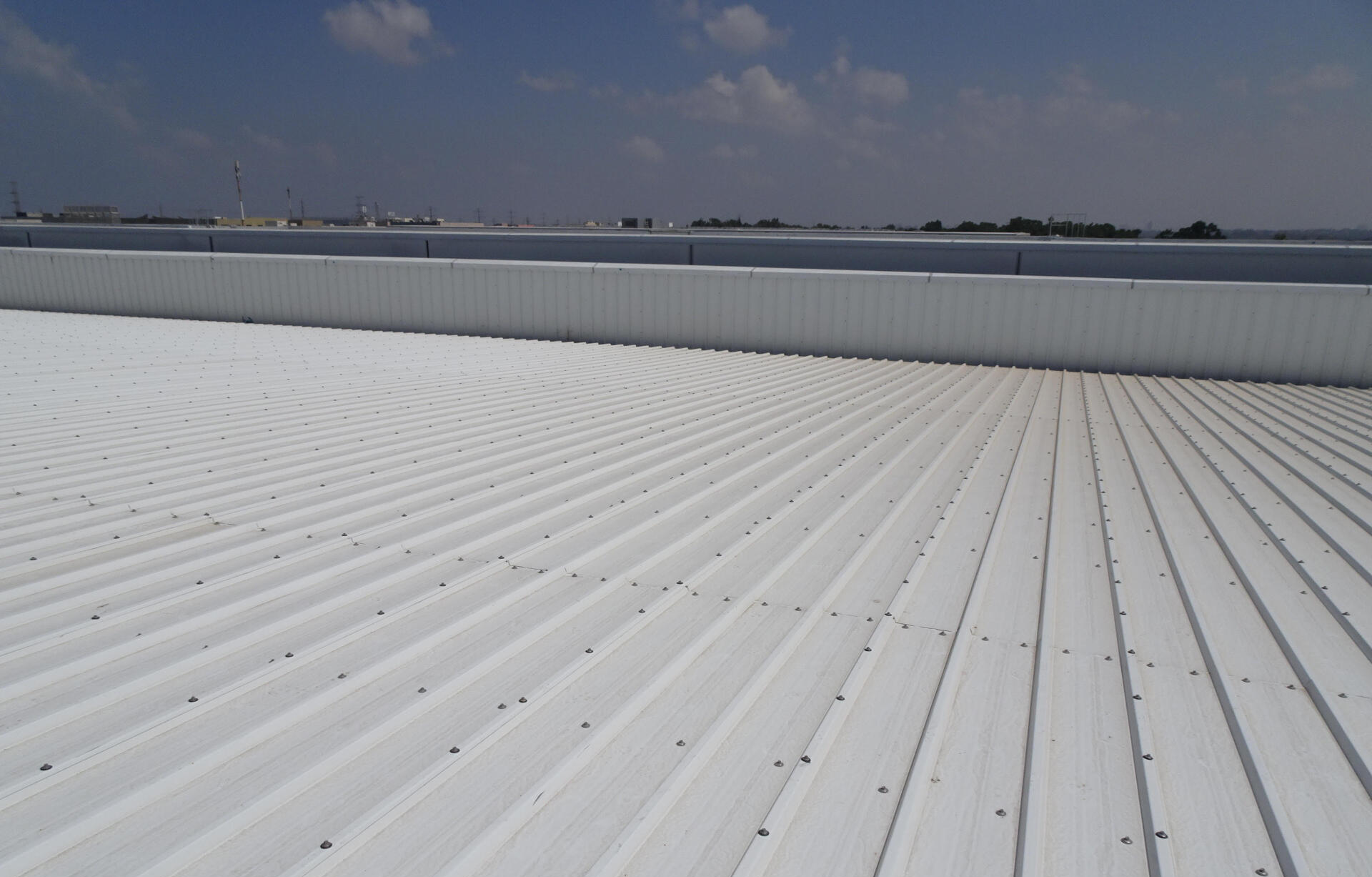

גג איסכורית תקין
באיזה פח אני צריך להשתמש?
בדיוק לשאלה הזאת הוציאה מדינת ישראל רשימות תקנים מחייבים את כל מי שעוסק, אחראי, מתכנן ונחשב כמבצע-הבניה או גם קבלן המשנה.
כל בניין בישראל כפוף לחוקי התכנון והבניה.
חוקי התכנון והבניה כוללים תקנים ספציפיים כך, שמהנדס המבנה והאחראי לשלד יקבעו על פי התכנון, הנחיות התקן והחישובים איזה סוג איסכורית הוא תכנן לביצוע.
קביעת המהנדס צריכה להיות מפורטת ותכלול את:
- סוג האיסכורית 4 או 5 גלים.
- עובי הפלדה - נטו ללא צבע
- רמת הגלוון
- סוג הצבע הנדרש מכל צד והעובי הכולל שיתקבל אחרי הגלוון והצבע.
אציין כי המידע זמין ומהנדס המבנה והשלד יכול למצוא את התשובות לכל הפירוט הנ״ל בעיקר בתק״י 1225 מפכ״מ 223, ובתק״י 1508 לרבות, רשימת תקנים נוספת כמוזכר בתקן.
מהי הצורה של פח האיסכורית?
לפח האיסכורית ישנם צורות שכיחות די-רבות.
האיסכורית זה פח צורני שעובר תהליך ערגול שמתחיל מגליל פח כבד, גדול וארוך שנכנס למכונת ערגול כפח שטוח, על הפח נעשים קמטים או גלים בניצב למישורים ויוצא מצידה השני של המכונה כפח צורני חתוך למידה שדרש הלקוח.
עבודת הערגול וצורניות שנעשית לפח מגדילה את תסבולת הכפיפה של הפח דוגמאות ניתן למצוא בסעיף 103 לת״י 1508.
אז כיצד מתחילים?
אחרי שהקבלן המבצע קיבל מהמתכנן המורשה את ההנחיות לסוג הפח, על המבצע לעשות בדיקה מדידה ורישום של מידות המבנה.
סימון המבנה חייב להיעשות באמצעי מדידה שיאפשרו למרכיב הגג או הקירות לתכנן את קו ההתחלה לבדוק דיאגונלים וגם את שיפוע הגג,
כך שלא ייווצר למשל גג שטוח מדי.
הקבלן ייקח את המידות ויכין אותם להזמנה לייצור.
מה נדרש ומה חשוב והכרחי לרשום בהזמנה לייצור?
מה נדרש ומה חשוב והכרחי לרשום בהזמנה לייצור?
ת׳״י 1508 סעיף 105 מפרט את הדרישות:
- צורת חתך הפח.
- כינוי פח הפלדה.
- עובי הפח - עובי פח הפלדה כולל עובי הגלוון.
- אורך ורוחב הפח.
- סוג, עובי וגוון הצבע הנדרש למעלה ולמטה.
- הכמות הנדרשת של הפחים.
- צורת האריזה.
- דרישות מיוחדות כמו תעודות coc, למשל.
- מספר פחים מקסימלי בחבילה.
הקבלן יכין את עצמו לביצוע
בטרם החלה עבודת ההרכבה מומלץ לקבלן המבצע להכין:
- תוכנית הרכבה - בה יסמן לעצמו את נקודת פריקת החומרים, נקודת העליה הבטוחה לגג, נקודת העיגון והחיבור של אמצעי הבטיחות מפני נפילה.
תוכנית זו תסייע לו ולצוות המרכיבים לבצע את עבודת ההתקנה במחשבה תחילה ובבטיחות מרבית. - מזחלות המים - יותקנו לפני כיסוי הגגות. יש לוודא כי המזחלות מותקנות על פי הנחיות המהנדס, והן מחוברות ושלמות באופן שלא ידרשו עבודות ריתוך נוספות שעשויות לפגוע בפחי הכיסוי.
- צביעת קצוות הגג - מיד עם קבלת פחי האיסכורית המעורגלים מהספק ,ייקח הקבלן ויצבע את כל קצוות הפח באמצעות צבע עשיר באבץ איכותי בהברשה (לא ספריי גיליון) ובכך ייתן את ההגנה מפני השיתוך, כמתבקש בת״י 1508 סעיף 505.
ברגים, מחברים ואמצעי חיבור
הקבלן יקבל את אישור המתכנן עוד בטרם החל את ההרכבה לכל אותם אביזרים בהם הוא הולך להשתמש.
בחוק הישראלי ישנם סוגים רבים של ברגים ומחברים בעלי רמות שונות של עמידות בקורוזיה סביבתית.
על המתכנן להתאים את דרישות המיגון הן של הפחים והן של כל האביזרים לדרישות המיגון בפני קורוזיה לפי תק״י 1508. מבנים מיוחדים בקרבת מאגרי מים, ים או מתקנים שפולטים מזהמים יבדקו ע״י מומחה לקורוזיה אשר יקבע את רמת העמידות המתאימה לאזור וליישום המיוחד הזה.
הקבלן ייקח בחשבון כי לכל גג או קיר ישנם שטחים המושפעים יותר מהרוח ומכונים ״שטחי-היניקה״ בחלקים הלו של הקירות והגגות נדרשת תוספת של ברגים שיחזקו את הסיכוך והחיפוי כך, שיעמוד בעומסי הרוח הגדולים בשטחים אלו.
באיזה פח אני צריך להשתמש?
בדיוק לשאלה הזאת הוציאה מדינת ישראל רשימות תקנים מחייבים את כל מי שעוסק, אחראי, מתכנן ונחשב כמבצע-הבניה או גם קבלן המשנה.
כל בניין בישראל כפוף לחוקי התכנון והבניה.
חוקי התכנון והבניה כוללים תקנים ספציפיים כך, שמהנדס המבנה והאחראי לשלד יקבעו על פי התכנון, הנחיות התקן והחישובים איזה סוג איסכורית הוא תכנן לביצוע.
קביעת המהנדס צריכה להיות מפורטת ותכלול את:
- סוג האיסכורית 4 או 5 גלים.
- עובי הפלדה - נטו ללא צבע
- רמת הגלוון
- סוג הצבע הנדרש מכל צד והעובי הכולל שיתקבל אחרי הגלוון והצבע.
אציין כי המידע זמין ומהנדס המבנה והשלד יכול למצוא את התשובות לכל הפירוט הנ״ל בעיקר בתק״י 1225 מפכ״מ 223, ובתק״י 1508 לרבות, רשימת תקנים נוספת כמוזכר בתקן.
מהי הצורה של פח האיסכורית?
לפח האיסכורית ישנם צורות שכיחות די-רבות.
האיסכורית זה פח צורני שעובר תהליך ערגול שמתחיל מגליל פח כבד, גדול וארוך שנכנס למכונת ערגול כפח שטוח, על הפח נעשים קמטים או גלים בניצב למישורים ויוצא מצידה השני של המכונה כפח צורני חתוך למידה שדרש הלקוח.
עבודת הערגול וצורניות שנעשית לפח מגדילה את תסבולת הכפיפה של הפח דוגמאות ניתן למצוא בסעיף 103 לת״י 1508.
אז כיצד מתחילים?
אחרי שהקבלן המבצע קיבל מהמתכנן המורשה את ההנחיות לסוג הפח, על המבצע לעשות בדיקה מדידה ורישום של מידות המבנה.
סימון המבנה חייב להיעשות באמצעי מדידה שיאפשרו למרכיב הגג או הקירות לתכנן את קו ההתחלה לבדוק דיאגונלים וגם את שיפוע הגג,
כך שלא ייווצר למשל גג שטוח מדי.
הקבלן ייקח את המידות ויכין אותם להזמנה לייצור.
מה נדרש ומה חשוב והכרחי לרשום בהזמנה לייצור?
מה נדרש ומה חשוב והכרחי לרשום בהזמנה לייצור?
ת׳״י 1508 סעיף 105 מפרט את הדרישות:
- צורת חתך הפח.
- כינוי פח הפלדה.
- עובי הפח - עובי פח הפלדה כולל עובי הגלוון.
- אורך ורוחב הפח.
- סוג, עובי וגוון הצבע הנדרש למעלה ולמטה.
- הכמות הנדרשת של הפחים.
- צורת האריזה.
- דרישות מיוחדות כמו תעודות coc, למשל.
- מספר פחים מקסימלי בחבילה.
הקבלן יכין את עצמו לביצוע
בטרם החלה עבודת ההרכבה מומלץ לקבלן המבצע להכין:
- תוכנית הרכבה - בה יסמן לעצמו את נקודת פריקת החומרים, נקודת העליה הבטוחה לגג, נקודת העיגון והחיבור של אמצעי הבטיחות מפני נפילה.
תוכנית זו תסייע לו ולצוות המרכיבים לבצע את עבודת ההתקנה במחשבה תחילה ובבטיחות מרבית. - מזחלות המים - יותקנו לפני כיסוי הגגות. יש לוודא כי המזחלות מותקנות על פי הנחיות המהנדס, והן מחוברות ושלמות באופן שלא ידרשו עבודות ריתוך נוספות שעשויות לפגוע בפחי הכיסוי.
- צביעת קצוות הגג - מיד עם קבלת פחי האיסכורית המעורגלים מהספק ,ייקח הקבלן ויצבע את כל קצוות הפח באמצעות צבע עשיר באבץ איכותי בהברשה (לא ספריי גיליון) ובכך ייתן את ההגנה מפני השיתוך, כמתבקש בת״י 1508 סעיף 505.
ברגים, מחברים ואמצעי חיבור
הקבלן יקבל את אישור המתכנן עוד בטרם החל את ההרכבה לכל אותם אביזרים בהם הוא הולך להשתמש.
בחוק הישראלי ישנם סוגים רבים של ברגים ומחברים בעלי רמות שונות של עמידות בקורוזיה סביבתית.
על המתכנן להתאים את דרישות המיגון הן של הפחים והן של כל האביזרים לדרישות המיגון בפני קורוזיה לפי תק״י 1508. מבנים מיוחדים בקרבת מאגרי מים, ים או מתקנים שפולטים מזהמים יבדקו ע״י מומחה לקורוזיה אשר יקבע את רמת העמידות המתאימה לאזור וליישום המיוחד הזה.
הקבלן ייקח בחשבון כי לכל גג או קיר ישנם שטחים המושפעים יותר מהרוח ומכונים ״שטחי-היניקה״ בחלקים הלו של הקירות והגגות נדרשת תוספת של ברגים שיחזקו את הסיכוך והחיפוי כך, שיעמוד בעומסי הרוח הגדולים בשטחים אלו.
סוגי הברגים
פח איסכורית מתחבר באמצעות בורג קודח למרישים בהם עובי החומר מהם הם עשויים עבה מספיק לשימוש בבורג קודח, במידה ומניחים פחים לחומר דק יעשה שימוש בבורג שאינו כולל מקדח בקצה שלו בורג המכונה גם "שפיץ" .
במהלך השנים אני מוצא כשלים רבים בבחירות לא נכונות של סוג הבורג לשימוש והתוצאות לא מאחרות להגיע.
איטום וחפייה
הקיים של המבנה כלומר אורך החיים של המבנים שנבנו ואלו שיבנו מושפע מאוד מאיכות ההרכבה של הסיכוך בגג והחיפוי בקירות. איכות ההרכבה היא תוצאה ישירה של ניסיון וידע של הקבלן, של המפקח ושל המתכנן ביישום ועמידה על דרישות תק״י 1508.
חוסר באיטום נכון בין הפחים , הפלשונגים, הקופינגים והרוכבים ברכס מקצר את חיי הגגות והקירות בשיעורים בלתי מתקבלים על הדעת כך, שהחיסכון לכאורה שהצליחו לחסוך בהרכבה הזולה והחוסר במילוי הנחיות תק"י יתן את אותותיו חיש מהר כך, שאחרי פרק זמן קצר ביותר ניתן יהיה לראות את תוצאות החיסכון והחסרים.
עלות הנזקים הנגרמים עקב עבודה לקויה עולים בעשרות מונים על החיסכון שנחסך לכאורה, בזמן ההתקנה.
המאמר נכתב ע״י ארנון כפיר - מהנדס, מומחה בתחום סיכוך גגות ומעטפת בבניינים, עורך בוררויות הנדסיות וחוות דעת מקצועיות לבית המשפט , רשום ברשימת מומחי בית המשפט.

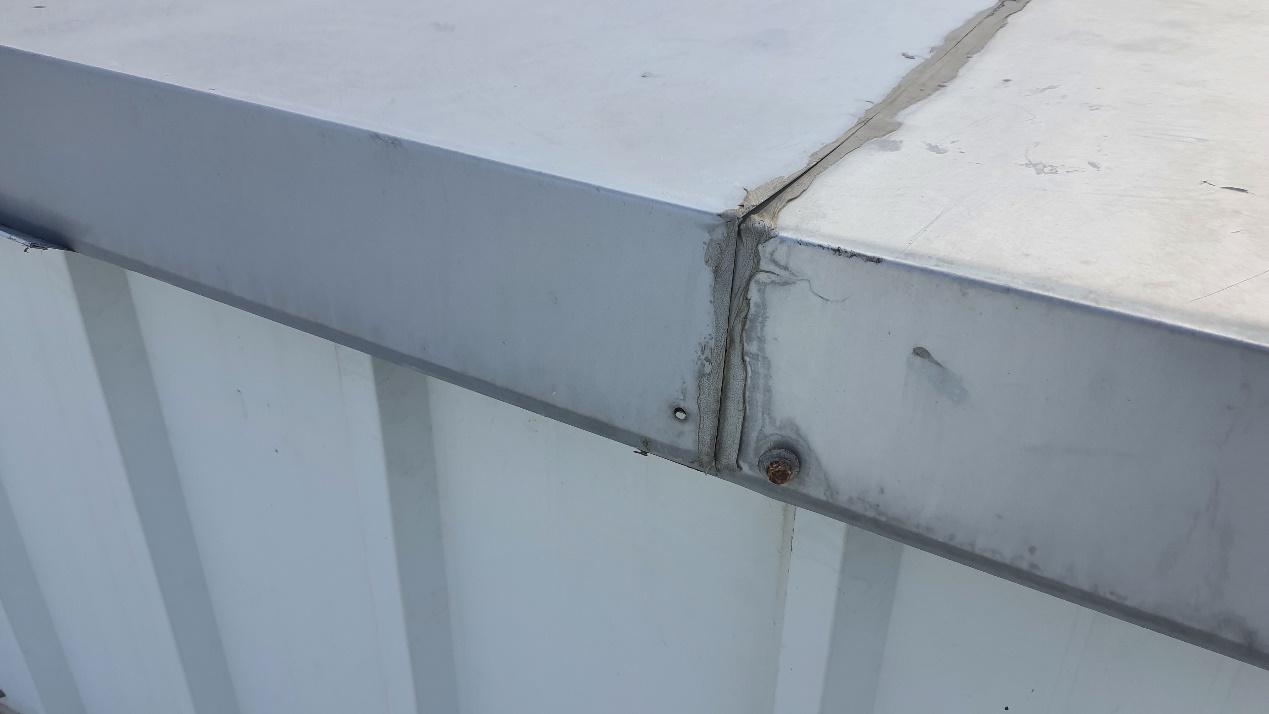

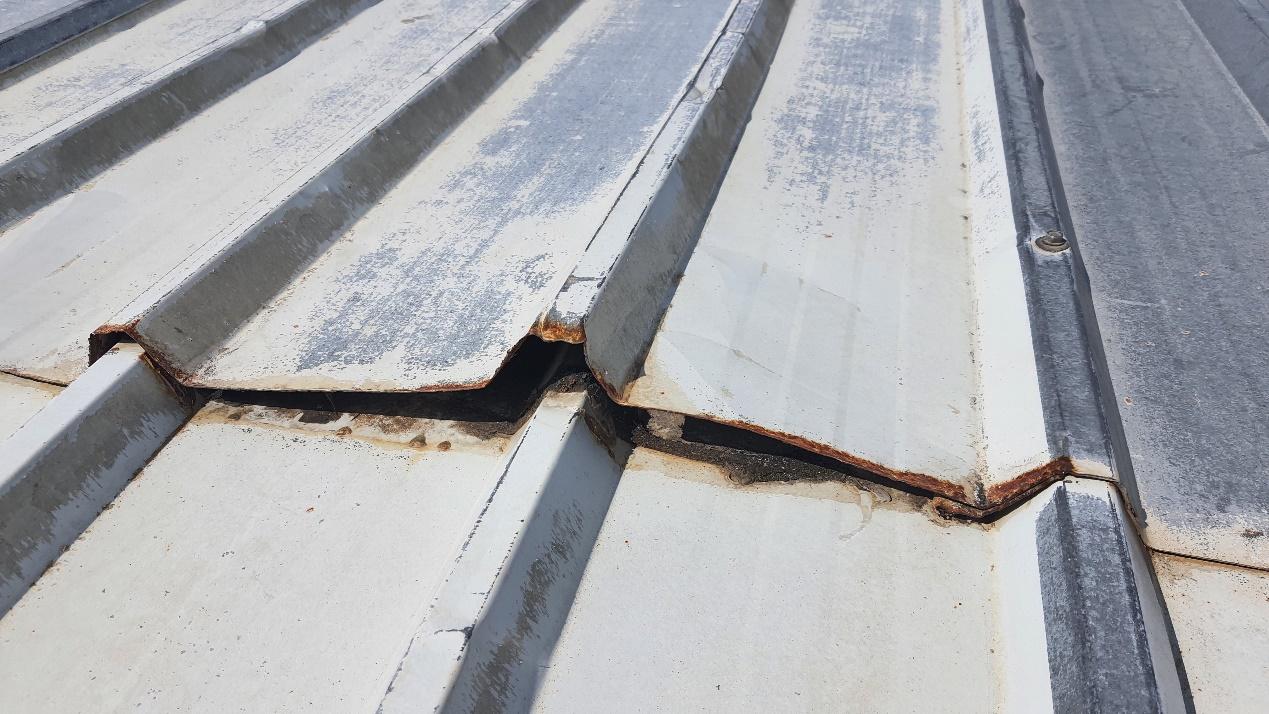

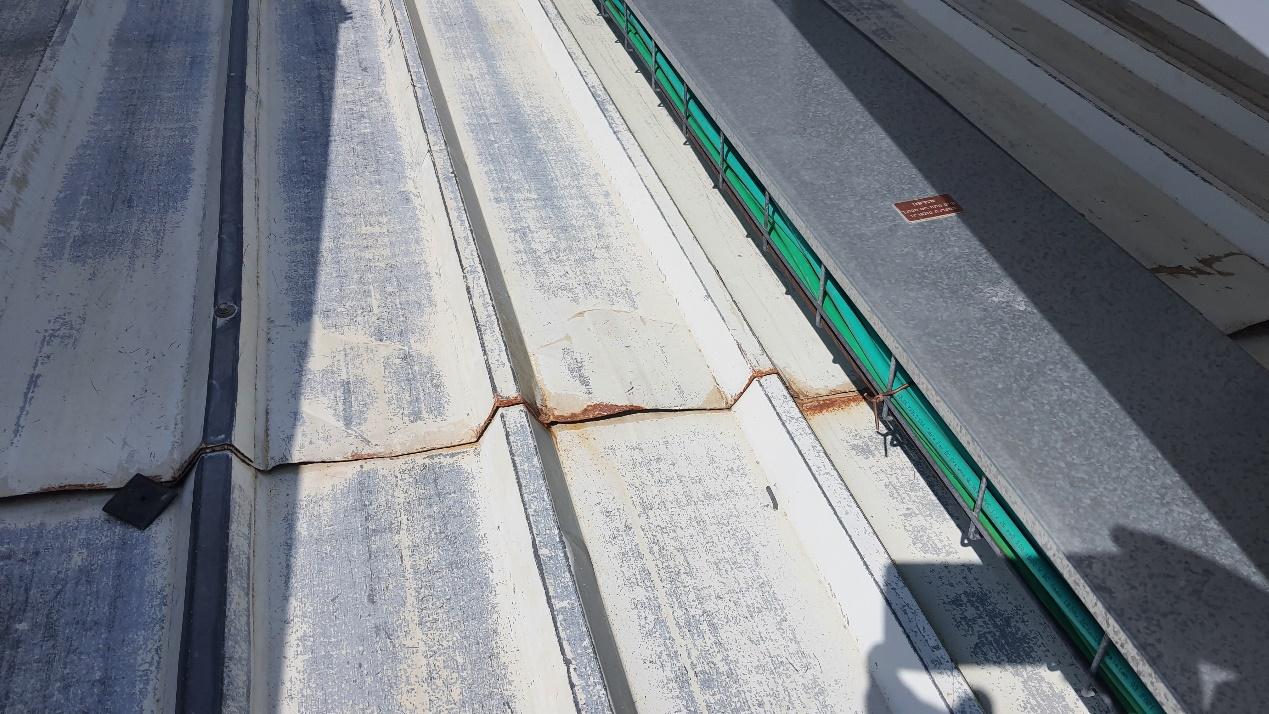

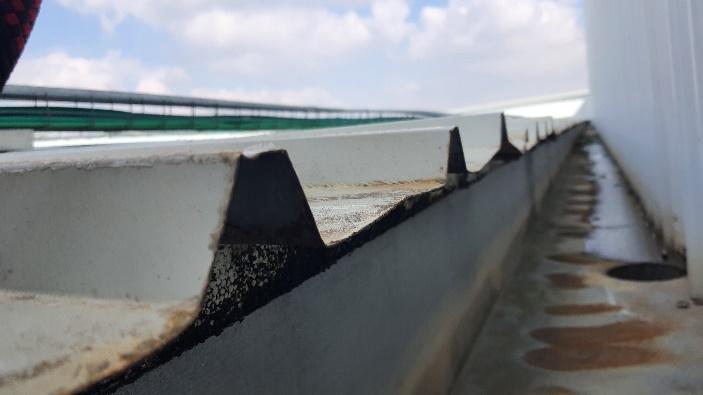

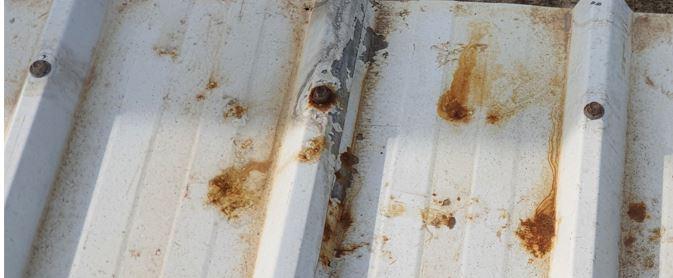

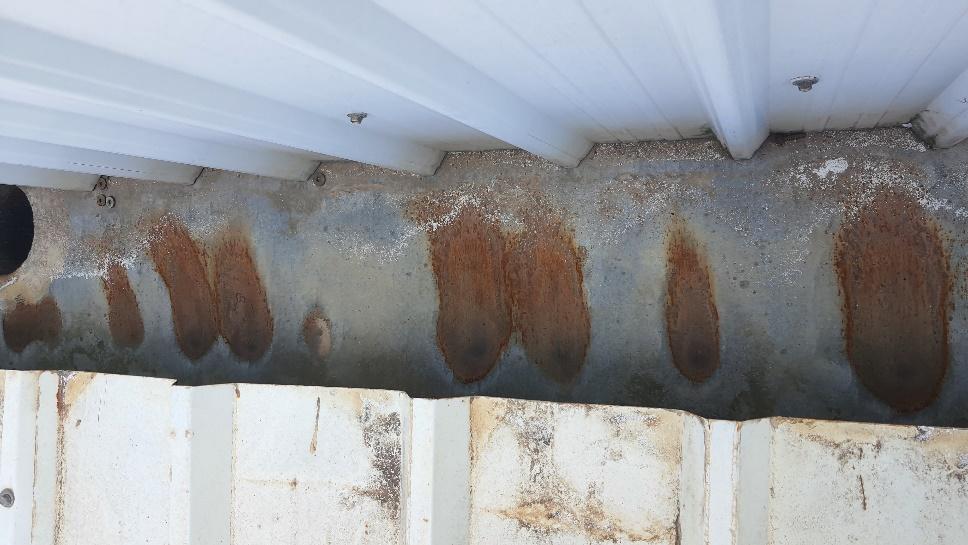

התמונות מספרות - מה קורה כשעושים את זה לא נכון:
